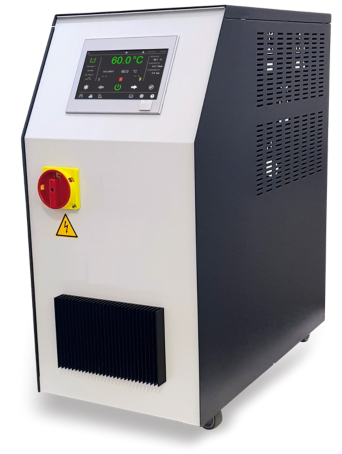

Wassertemperiergerät TEMP 120 WDC TS mit 7" Touchdisplay

Die kompakten und leistungsfähigen Temperiergeräte mit direkter Kühlung, sowie Touchdisplay und SPS-Steuerung für Anwendungen und Anforderungen in allen Leistungsbereichen, bis zu einer Wassertemperatur von max. 120°C sind besonders häufig beim Kunststoffspritzgießen, aber auch in anderen Prozessen im Einsatz.

Allgemeines:

Temperaturbereich max. 120°C Wasser
Verschiedene Heiz- und Kühlleistungen
Verschiedene Pumpenleistungen
Robustes Stahlblechgehäuse
Gute Zugänglichkeit zu allen Komponenten
Spritzwassergeschütztes Elektrogehäuse
Überwachung von Schlauchbruch und Leckage
Radialrad-Pumpe Fabrikat Speck
Gerät auf Rollen
Elektrik mit Hauptschalter, Leitungsschutzschalter, Solid State Relais, Heizungsschutzschalter und Motorschutzschalter

Hydraulik:

Radialrad-Pumpe mit Gleitringdichtung (Fabrikat Speck)
Zylindertank aus Edelstahl, Volumen 4,5 bzw. 9,4 Liter
Heizungselemente aus Edelstahl
Temperaturfühler aus Edelstahl
Hydraulikkreislauf, medienberührende Teile aus Messing
Automatische Wasserauffüllung
Magnetventile aus Messing für Wasserauffüllung und Kühlung
Gemeinsamer Anschluss für Kühlung und Auffüllung
Integrierter Bypass
Direktes Kühlsystem mit Kühlventil
Mechanisches Sicherheitsventil zur Druckentlastung
Automatischer, temperaturabhängiger Systemverschluß ab 85°C
Automatische Druckentlastung (Geräteunterseite in die Atmosphäre)
Schmutzfänger aus Messing mit Edelstahlsieb (lose beiliegend)

Elektrik:

Elektrische Verdrahtung auf Reihenklemmen und in Kabelkanal
Optische und akustische Störanzeige
Elektrische Füllstandkontrolle aus Edelstahl mit Trockenlaufschutz
Fühlerbruchüberwachung
Überwachung von Schlauchbruch und Leckage
Sicherheitsthermostat
3-phasen Leitungsschutzschalter
Heizungssteuerung über Solid State Relais
Anschlusskabel mit 5 pol. CEE-Stecker

Optionen:

Elektronische Durchflussmessung
Elektronische Druckmessung im Prozess-Rücklauf
Anbindung bzw. Anbau und Visualisierung von Temperier-Verteilersystemen
Formentleerung mit Druckluft bei Werkzeugwechsel
Kühlung mittels Proportionalventil
Peripheralrad-Pumpe mit Magnetkupplung
Frequenzgeregelte Pumpe

Optionale Schnittstellen:

Datenschnittstelle TTY20mA / RS485 / RS232
Datenschnittstelle OPC-UA
Profinet (S-DIAS CP102/IPN021)
Modbus
Ethernet

Anschlüsse:

Auffüllung und Kühlung IG 1/2“
Prozess/Werkzeug Vor-/Rücklauf AG 1“

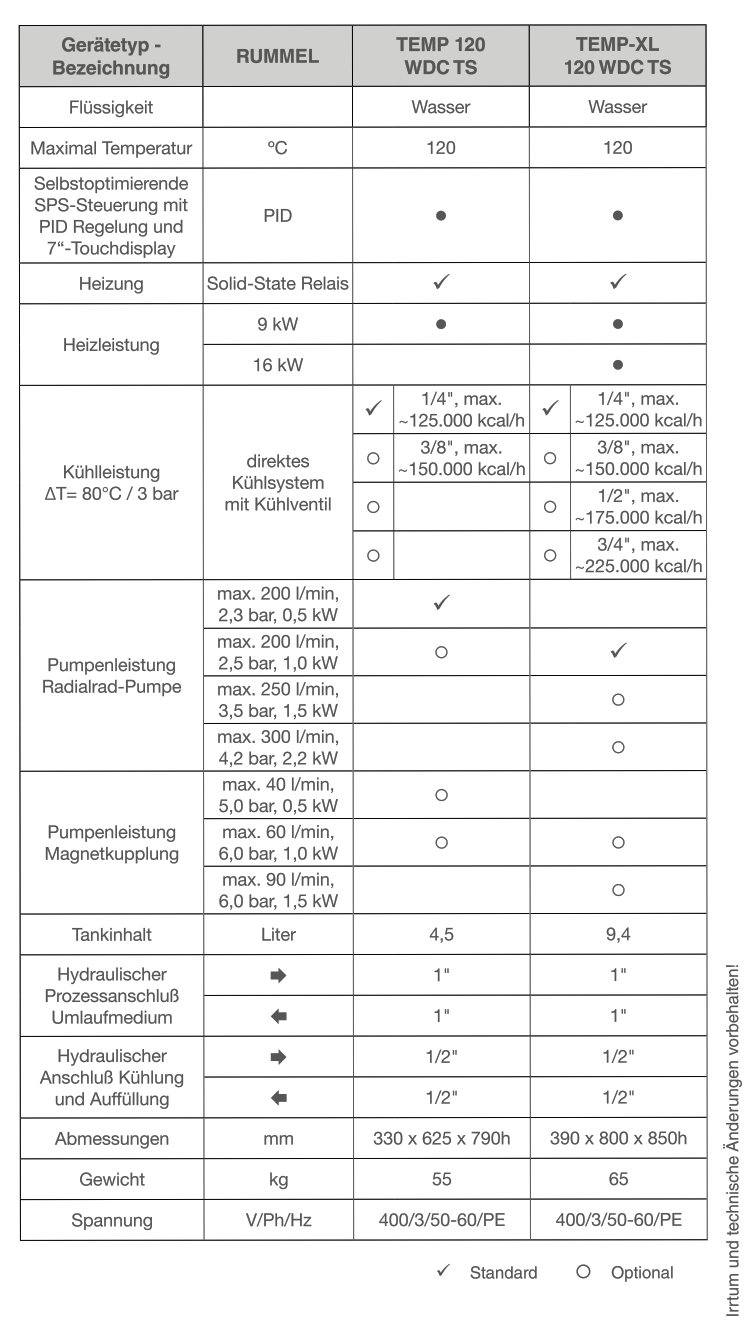

Abmessung, Gewicht und Farbe, Spannung:

TEMP TEMP-XL

330 x 625 x h790 mm • 390 x 800 x h850 mm
55 kg • 65 kg
Gehäuse RAL 7016 • Gehäuse RAL 7016
Front RAL 7035 • Front RAL 7035
400/3/50-60/PE • 400/3/50-60/PE

Zusätzliche Information

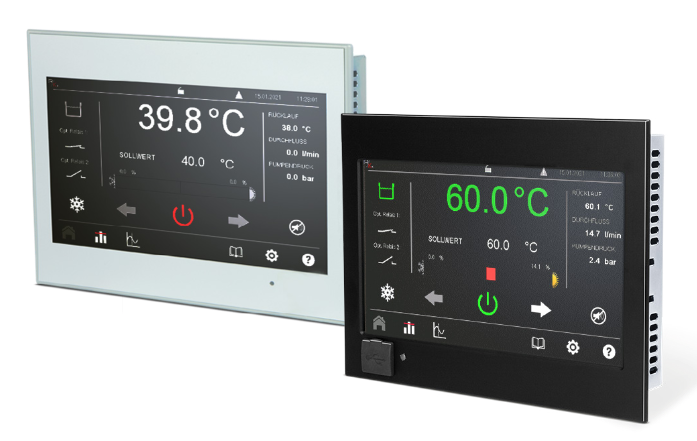

Steuerung mit Touchdisplay
Elektronische SPS-Steuerung mit PID-Regelung und 7“ Touchdisplay mit Anzeige der eingestellten und der tatsächlichen Temperatur.Mit automatischer Temperaturüberwachung mit Grenzwertkontrolle und Überwachung der maximalen Temperatur.

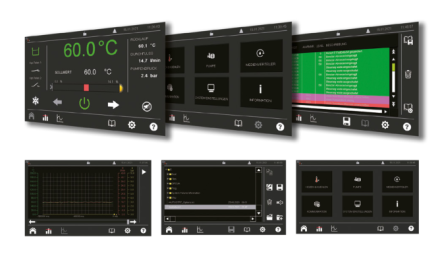

Steuerung:
• Alarmverlauf
• Optischer und akustischer Alarm
• Anzeige Systemdruck
• Anzeige Pumpendruck
• Anzeige der Prozess-Rücklauftemperatur
• Sprachauswahl
• Temperatur-, Druck- und Durchflussdiagramme (Oszilloskop) mit Download-Option
• Möglichkeit zum Speichern und Laden von Einstellungen
• Temperaturrampe für Heizen & Kühlen
• Autotuning
• Konfigurierbare Relais
• Temperaturregelung durch externes Thermoelement (J oder PT1000) *
• Ausgang für Sammelstörmeldung *
• Analogeingangssignal 4 ... 20mA Sollwert *
• Analoges Ausgangstemperatursignal 4 ... 20mA *
• Digitales Eingangssignal für Pumpe extern EIN / AUS *
• Digitaleingang für sekundären Sollwert *
• Digitaleingang für Zwangskühlung *
• Gerätesteuerung über VNC-Verbindung zur SPS *
* Anschlussbuchse nicht im Lieferumfang enthalten, (vorbereitet)
