Heißkanalgerät RT7000

Der RT7000 definiert die höchste Ausbaustufe der RT-Familie. Angefangen von 8-Zonen bis hin zu 48 Zonen (48 Zonen ab 1. HJ 2021) kann dieses System eine große Bandbreite als Vielzonenregler abbilden. Zwei 48-Zonen Regler können dann über Kaskadierung auf bis zu 96 Zonen erweitert werden. Größere Systeme sind als kundenspezifische Variante umsetzbar. Die Bedienung erfolgt über ein 7-Zoll-Touch-Display oder über die innovative App basierte Fernbedienung.

Bedienung:

7-Zoll Touchdisplay
APP Applikation für Fernbedienung bzw. Fernwartung

Schnittstellen:

Harting-Stecker (Sensorik und Heizung), variabel wählbar
Alarm-Signale / Relais-Stecker
Ein-Aus-Schalter
USB-Speicher-Schnittstelle an der Frontplatte
Ethernet-Schnittstelle
Option: Busschnittstellen (RS-232, RS-485, TTY) mit Modbus Protokoll, Profibus, Profinet und OPC UA
Netzanschluss: 2,5m Kabel mit CEE-Stecker (Länge wählbar)

Optionen / Kundenvarianten:

Frontfolie mit Kundenlogo
Einblendung der Kundenlogos beim Hochfahren
Kundenspezifische Belegung der Stecker (Getrennt Sensor/Last oder zusammen)
Gehäusevariante (Farbige Designstreifen: Blau, Orange, Grün, Rot, Dunkelgrau)
Kundenspezifisches Gehäuse (individuelles Kundendesign)
Kundenspezifisches Design der Bedienoberflächen

Funktionsumfang:

PID-Regelbetrieb
VNC-Viewer Funktion – die perfekte Fernbedienung
Stellgradgenerierung – aus Regelbetrieb (Standard), Stellerbetrieb, Stellgradübernahe von Zone
Energieoptimiertes Aufheizen
Selbstoptimierung der PID-Parameter
Softstart• Temperaturabsenkung „Lower“
Boost-Funktion (Temperatur-Anhebung)
Rampenfunktion – definieren Sie steigende und fallende Rampenverläufe
Strom- und Leistungswertanzeige pro Phase
Kühlkörpertemperaturüberwachung des Systems
Heizstromüberwachung
Fühlerfehlererkennung

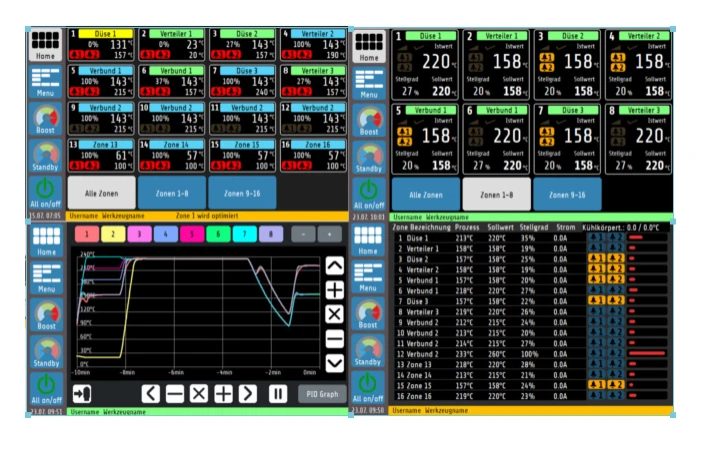

Graphische Anzeige inkl. PID-Graph
Gruppierung von Zonen

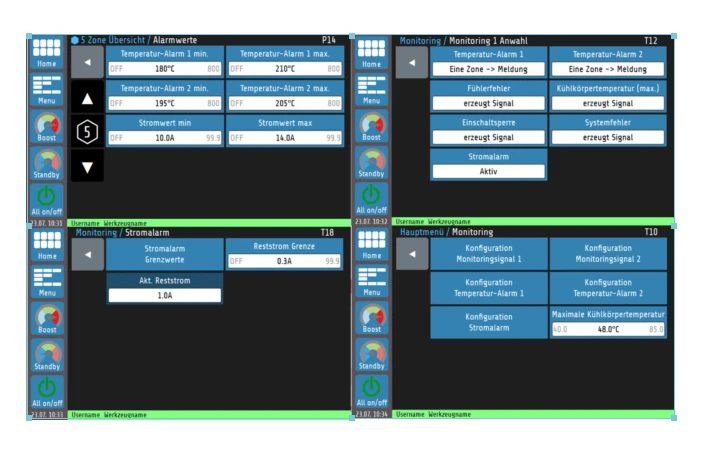

Monitoring-Funktion
Automatische Erkennung ob Zone und Sensor zusammengehören
Automatische Sensor-/Lasterkennung (Vertauschung von Sensor und Lastleitung)
Laden von Parametersätzen über USB-Schnittstelle
Werkzeugmenu – Auswahl voreingestellter Rezepte
Verlaufsgraph und PID-Graph für den genauen Überblick des Arbeitsprozesses
Benutzerverwaltung – 3-Ebenen Benutzerverwaltung mit jeweils definierbaren Beschränkungen
Logbuchfunktion – zeitliche sortierte Darstellung von Meldungen, Warnungen und Alarmen
Datenspeicherung über USB-Stick (Graph, Parameter, Logbuch)
Messfühler-Thermoelement Typ J, L, K, NEU: PT100 2-Leiter
Leistung Dauerbetrieb pro 8-Zonen Reglereinheit: maximaler Summenstrom: 30 A / 6,5 KW bei 230V (30°C Umgebungstemperatur)
Bei 40° Umgebungstemperatur: 4 kW pro 8-Zonen-Einheit
Leistung Einzelzone: Max. 14A
Gesamtsystem: 400V Drehstrom, max. 32/63A

Gehäuse:

Robustes Aluminium Gehäuse
Varianten:

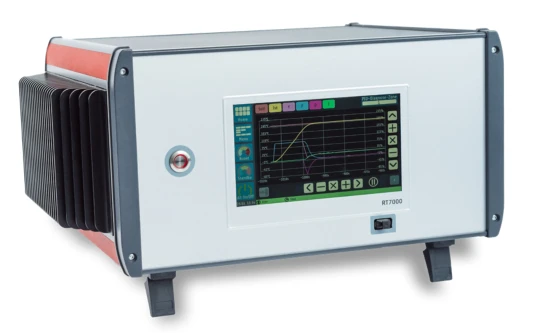

- 8 und 16 Zonen, Abmessungen: ca. (HxBxT): H=200mm B=430mm T=300mm

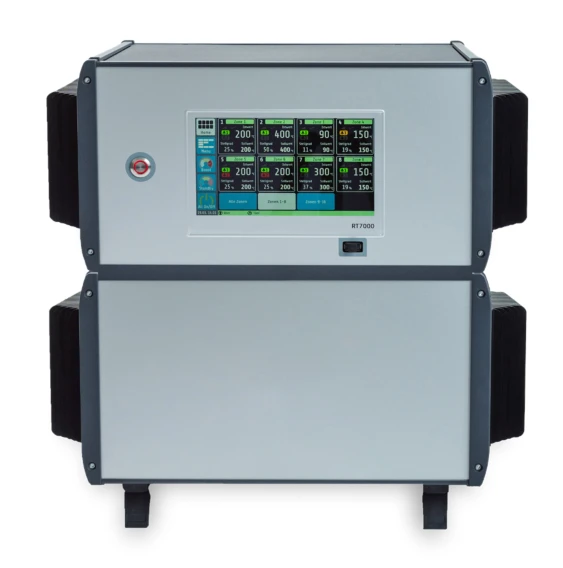

- 24-48 Zonen: Abmessungen: ca. (HxBxT): H= 400 mm B=430mm T=300mm
Kühlkörper: seitlich montiert, ca. 3 cm dick, je nach Modell l- oder 2-seitig.

Zusätzliche Information

Besonders schnelle Regelung bei minimalen Überschwingen und somit Schonung der besonders empfindlichen Heizungen wie beispielsweise in den Düsen.
Intuitive Bedienung und somit schnelle Einarbeitung
Fernbedienung über APP und ELOVISION
